一、氣動對夾式硬密封蝶閥用途和使用范圍
氣動真空蝶閥是在1.3×10-5～3×105Pa的真空系統中用來開啟或隔斷氣流的閥門。
布雷特系列氣動真空蝶閥主要性能：
漏率：≤1.3×10-9Pa.M3/S；
適用壓力范圍：1.3×10-5Pa～3×105Pa;
工作溫度：氟橡膠-25℃～+150℃；
安裝位置：任意；
氣源壓力：0.4－0.6Mpa；
閥板兩側壓力差與閥門開、關無關；
壽命：≥10000次。

二、氣動對夾式硬密封蝶閥原理
以電磁換向閥控制氣動執行機構，使閥桿轉動90°達到開關目的。

三、氣動對夾式硬密封蝶閥特點
氣缸采用1/4旋轉式氣缸，角度可調 1°～5°。

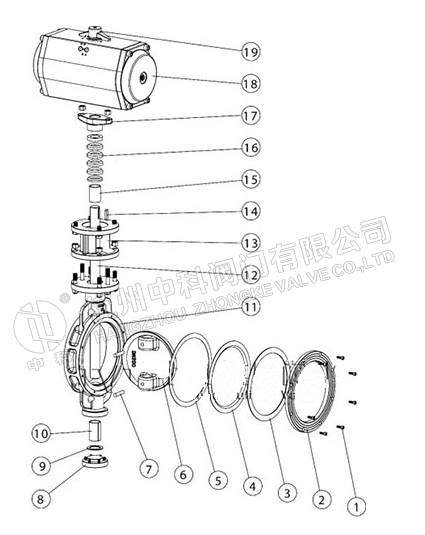

四、氣動對夾式硬密封蝶閥主要零件材料
體、桿、板   不銹鋼、碳鋼鍍鎳；
密封件      氟橡膠、氟橡膠

五、氣動對夾式硬密封蝶閥特點
防爆、開關、定位器

通道流暢、運動平穩、應用廣泛

啟閉扭矩小、操作靈活方便、省力節能

耐高溫、耐高壓、耐腐蝕、耐磨損、使用壽命長

三維偏心原理設計、蝶板開啟瞬間分離密封面

多層次密封結構、密封性能卓越

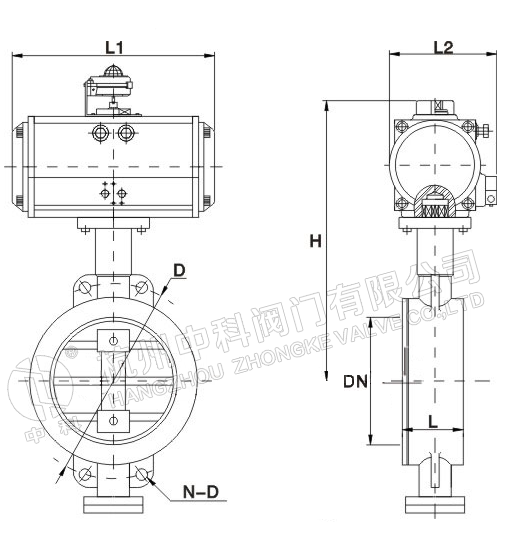

備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造

備注：其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型

備注：其他零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型

備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化
