電動浮動球閥

公稱通徑：DN15-200mm
公稱壓力：PN16、25、40、64bar
適用溫度：-20 ~ +80℃
連接方式：法蘭
主要材質：碳鋼(C)、不銹鋼(P4、P6)

聯系購買

分享到：

產品詳細

產品概述

電動球閥是工業自動化控制系統中的重要執行機構，可遠距離集中控制能滿足計算機程控的需要；如今在石油化工、燃?xì)庠O(shè)備、核工業、電力裝備、環保水處理、暖通空調、鋼鐵冶金、工業窯爐、罐裝設備、釀酒設備、干燥設備、真空設備、表面處理、生物制藥、食品機械、紡織印染、造紙等行業中得到廣泛的使用。

產品特點

流通性好、品質優良、精巧美觀、啟閉力矩小、壽命長
球閥高平臺結構、ISO5211連接標準、安裝更加專業和方便
雙向密封、介質任意流向、自動補償、自潔功能、可適用纖維和微小顆粒的小顆粒的懸濁液及粘性介

技術參數
公稱通徑	DN15-200mm
連接方式	法蘭
執行器選配	A系列、B系列及進口執行器系列
控制方式	開關型（電開、電關）、調節型
公稱壓力	PN16、25、40、64bar（如需更高壓力訂貨時注明）
電源電壓	AC220V、AC380V、DC24V（其它特制）
介質溫度	W1:-40-180℃、W2:-40 - 300℃
介質溫度	W3:-30 - 425℃、W4:-40 -425℃
環境溫度	標準型：-20 - 80℃
防護等級	IP55、IP65、IP67
閥體材質	碳鋼(C)、不銹鋼(P4、P6)
密封材質	聚四氟乙烯(F)、對位聚苯(PPL)
密封材質	金屬硬密封(H)、砸質合金(Y)

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型

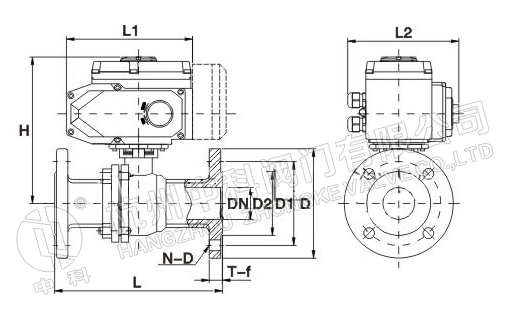

產品結構

主要外形尺寸-PN16（16bar）
公稱通徑 [DN]	尺寸[mm]									執行器選配
公稱通徑 [DN]	L	L1	L2	H	D	D1	D2	T-f	N-D	執行器選配
15	130	165	150	185	95	65	45	14-2	4-14	A-005	B-010
20	140	165	150	190	105	75	55	16-2	4-14	A-005	B-010
25	150	165	150	200	115	85	65	16-2	4-14	A-005	B-010
32	165	165	150	206	135	100	78	18-2	4-18	A-005	B-010
40	180	190	170	216	145	110	85	18-3	4-18	A-010	B-020
50	200	190	170	225	160	125	100	20-3	4-18	A-010	B-020
65	220	190	170	244	180	145	120	20-3	4-18	A-010	B-020
80	250	270	220	284	195	160	135	20-3	8-18	A-020	B-030
100	280	270	220	310	215	180	155	22-3	8-18	A-040	B-040
125	320	270	220	353	245	210	185	22-3	8-18	A-060	B-050
150	360	270	220	372	280	240	210	24-3	8-23	A-100	B-060
200	400	270	220	423	335	295	265	24-3	12-23	A-200	B-080

特殊選項
防爆型	防爆等級：Exd II BT4 防爆證號：GYB13.1736X
調節型	輸入4 - 20mA、O- 5V．DC、0- 10V．DC等信號，實現閥門調節功能
手動功能	電動執行器配有手動裝置，開閥、關閥功能
備注：	1、電動執行器的參數和選配請查閱執行器資料。
備注：	2、如有特殊工況要求或加大執行器規格，具體參數和外形尺寸請向我們索取。
