AT氣動三通法蘭不銹鋼球閥

公稱通徑：N15～200mm
公稱壓力：16、25bar
連接形式：法蘭式
介質溫度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質：WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
適用介質：水、蒸汽、油品，硝酸類，醋酸類

聯系購買

分享到：

產品詳細

氣動三通球閥特點
防爆、開關、定位器

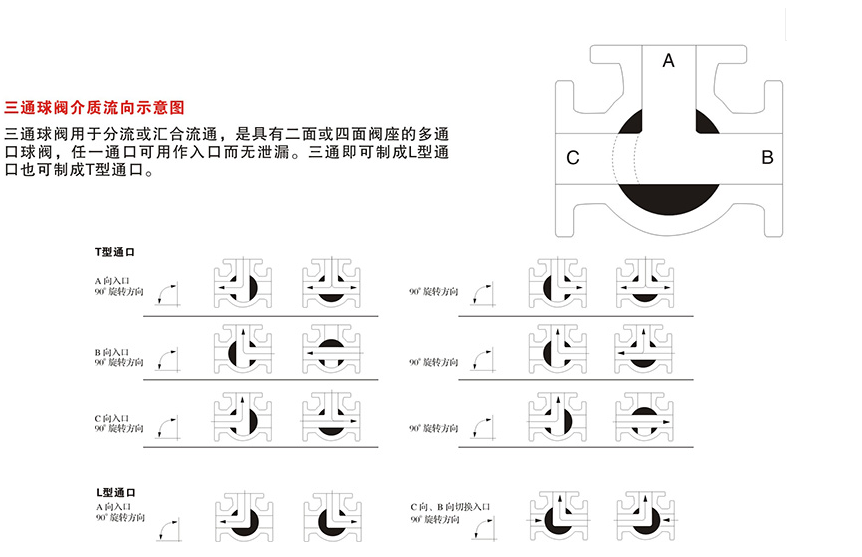

閥芯采用L型和T型、可滿足不同的工況要求

響應迅速、流通性好、品質優良、啟閉力矩小、壽命長

球閥高平臺結構、ISO5211連接標準、安裝更加專業和方便

技術規范
設計依據	GB標準	ANSI標準
設計標準	GB/12237	ANSI B16.34
連接法蘭尺寸	GB/9113、JB/T79	ANSI B16.5
實驗和檢驗	JB/T9092	API 598

備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造

技術參數
公稱通徑	DN15～50mm
連接方式	法蘭
氣缸配置	AT系列、GT系列及進口執行器系列
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	換向、分流
公稱壓力	16、25bar（如需更高壓力訂貨時請注明）
氣源壓力	雙作用：4~8bar、單作用：5~8bar
介質溫度	W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
環境溫度	標準型:-20~80℃
閥體材質	碳鋼（C）、不銹鋼（P4、P6）
密封材質	聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

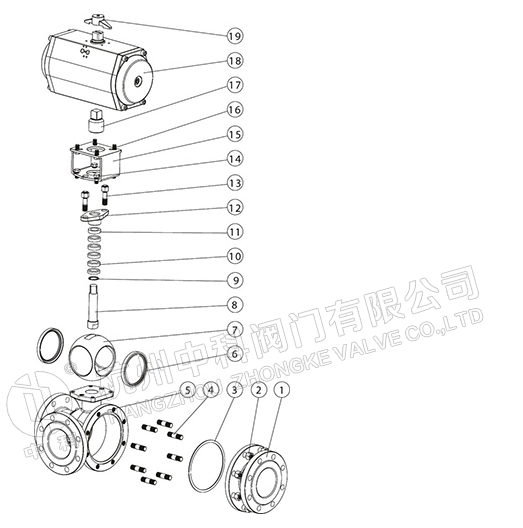

主要零件材質表
序號	零件名稱	材質			序號	零件名稱	材質
序號	零件名稱	C	P4	P6	序號	零件名稱	C	P4	P6
1	右閥體	WCB	ZG1Gr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	11	襯套	PTFE.復合軸承
2	螺母	35	1Gr18Ni9Ti	1Gr18Ni9Ti	12	壓蓋	WCB	ZG1Gr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	墊片	PTFE.石墨金屬復合墊			13	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti
4	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti	14	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti
5	閥體	WCB	ZG1Gr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	15	連接支架	1Gr18Ni9Ti	1Gr18Ni9Ti	1Gr18Ni9Ti
6	閥座	PTFE.尼龍.對位聚苯.金屬硬密封			16	螺栓	35	1Gr18Ni9Ti	1Gr18Ni9Ti
7	球體	1Gr18Ni9Ti	1Gr18Ni9Ti	1Cr18Ni12Mo2Ti	17	連接套	35	1Gr18Ni9Ti	1Gr18Ni9Ti
8	閥桿	1Gr13	1Gr18Ni9Ti	1Cr18Ni12Mo2Ti	18	氣動裝置	擠壓鋁合金
9	墊片	PTFE	PTFE	PTFE	19	位置指示器	塑料	塑料	塑料
10	填料	PTFE.柔性石墨

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

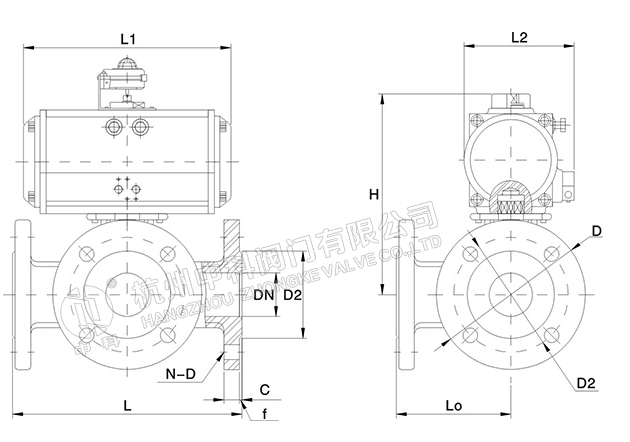

主要外形尺寸-PN16（16bar）
公稱通徑 [DN]	外形尺寸					連接尺寸						執行器型號
公稱通徑 [DN]	L	L0	L1	L2	H	D	D1	D2	C	f	N-D	執行器型號
15	150	72	141/159	71/83	204/235	95	65	46	14	2	4-14	ATD50/ATE63
20	160	80	159/211	83/95	240/252	105	75	56	16	2	4-14	ATD63/ATE75
25	180	90	211/248	95/107	257/265	115	85	65	16	2	4-14	ATD75/ATE88
32	200	100	211/248	95/107	277/312	140	100	76	18	3	4-18	ATD75/ATE88
40	220	110	248/269	107/123	292/317	150	110	84	18	3	4-18	ATD88/ATE100
50	240	120	248/345	107/152	325/347	165	125	99	20	3	4-18	ATD88/ATE125
65	260	130	315/409	141/172	357/389	185	145	118	20	3	4-18	ATD115/ATE145
80	280	140	345/409	152/172	368/400	200	160	132	20	3	8-18	ATD125/ATE145
100	320	160	409/550	172/215	410/498	220	180	156	22	3	8-18	ATD145/ATE160
125	400	190	438/600	187/240	470/538	250	210	184	22	3	8-18	ATD160/ATE210
150	440	220	550/633	215/262	556/591	285	240	211	24	3	8-22	ATD190/ATE240
200	550	260	600/730	210/330	648/687	340	295	266	24	3	12-22	ATD210/ATE270

主要外形尺寸-PN25（25bar）
公稱通徑 [DN]	外形尺寸					連接尺寸						執行器型號
公稱通徑 [DN]	L	L0	L1	L2	H	D	D1	D2	C	f	N-D	執行器型號
15	150	72	159/211	83/95	235/247	95	65	46	14	2	4-14	ATD63/ATE75
20	160	80	211/248	95/107	252/260	105	75	56	16	2	4-14	ATD75/ATE88
25	180	90	248/269	107/123	265/289	115	85	65	16	2	4-14	ATD88/ATE100
32	200	100	248/315	107/141	287/312	140	100	76	18	3	4-18	ATD88/ATE115
40	220	110	269/409	123/152	317/339	150	110	84	18	3	4-18	ATD100/ATE125
50	240	120	345/345	123/152	325/347	165	125	99	20	3	4-18	ATD100/ATE125
65	260	130	269/345	141/172	357/389	185	145	118	22	3	4-18	ATD115/ATE145
80	280	140	315/438	152/187	400/425	200	160	132	24	3	8-18	ATD125/ATE160
100	320	160	409/550	172/215	443/531	235	190	156	24	3	8-22	ATD145/ATE190
125	400	190	438/600	187/240	548/583	270	220	184	26	3	8-26	ATD160/ATE210
150	440	220	550/633	215/262	628/665	300	250	211	28	3	8-26	ATD190/ATE240
200	550	260	600/730	210/330	695/744	360	310	274	30	3	12-22	ATD210/ATE270

備注：根據不同的閥門扭矩，不同的氣源壓力及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化

附件選型
電磁閥	雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明
氣源處理三聯件	對氣源進行穩壓、過濾、氣缸潤滑
限位開關	遠程反饋開關信號
手操機構	可實現手動開、關閥門
定位器	輸入模擬量信號（4-20mA或者0-10V），調節閥門開度
備注	以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級
