AT氣動高平臺切斷球閥
AT氣動高平臺切斷球閥
公稱通徑：DN15~200mm
公稱壓力：16、25、40bar
連接形式：法蘭式
適用溫度：-20~80℃
介質溫度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質：碳鋼（C）、不銹鋼（P4、P6）
公稱壓力：16、25、40bar
連接形式：法蘭式
適用溫度：-20~80℃
介質溫度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質：碳鋼（C）、不銹鋼（P4、P6）
分享到：
氣動高平臺球閥特點
防爆、開關、定位器
響應迅速、流通性好、品質優良、啟閉力矩小、壽命長
球閥高平臺結構、ISO5211連接標準、安裝更加專業和方便
雙向密封、介質任意流向、自動補償、自潔功能、可適用纖維和微小顆粒的懸濁液及粘性介質
| 技術規范 | ||
| 設計依據 | GB標準 | |
| 設計標準 | GB/12237 | |
| 結構長度 | 法蘭鏈接 | GB/12221 |
| 連接法蘭尺寸 | GB/9113、JB/T79 | |
| 實驗和檢驗 | GB/T13927、JB/T9092 | |
備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造
| 技術參數 | |
| 公稱通徑 | DN15-200mm |
| 連接方式 | 法蘭 |
| 氣缸配置 | AT系列、GT系列及進口執行器系列 |
| 氣缸形式 | 雙作用、單作用（彈簧復位） |
| 控制方式 | 二位切斷（開關型）、調節型、三段式（開度可選） |
| 公稱壓力 | 16、25、40bar（如需更高壓力訂貨時請注明） |
| 氣源壓力 | 雙作用：4~8bar、單作用：5~8bar |
| 介質溫度 | W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃ |
| 環境溫度 | 標準型:-20~80℃ |
| 閥體材質 | 碳鋼（C）、不銹鋼（P4、P6） |
| 密封材質 | 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y） |
備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造
| 主要零件材質表 | |||||||||
| 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | ||||
| C | P4 | P6 | C | P4 | P6 | ||||
| 1 | 右閥體 | WCB | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 11 | 襯套 | PTFE.復合軸承 | ||
| 2 | 螺母 | 35 | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 12 | 壓蓋 | WCB | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | 墊片 | PTFE.石墨金屬復合墊 | 13 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | ||
| 4 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 14 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 5 | 閥體 | WCB | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 15 | 連接支架 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 6 | 閥座 | PTFE.尼龍.對位聚苯.金屬硬密封 | 16 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | ||
| 7 | 球體 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti | 17 | 連接套 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 8 | 閥桿 | 1Gr13 | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti | 18 | 氣動裝置 | 擠壓鋁合金 | ||
| 9 | 墊片 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti | 19 | 位置指示器 | 塑料 | 塑料 | 塑料 |
| 10 | 填料 | PTFE.柔性石墨 | |||||||
備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

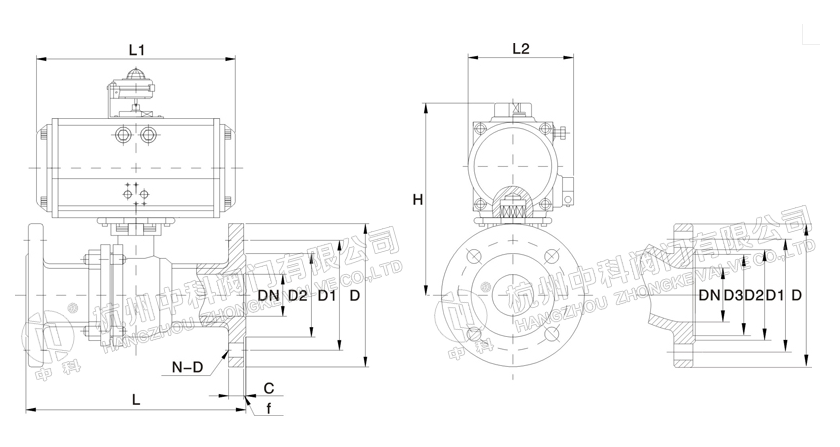

| 主要外形尺寸-PN16（16bar） | |||||||||||
| 公稱通徑 [DN] | 外形尺寸 | 連接尺寸 | 執行器型號 | ||||||||
| L | L1 | L2 | H | D | D1 | D2 | C | f | N-D | ||
| 15 | 130 | 141/159 | 71/83 | 204/235 | 95 | 65 | 45 | 14 | 2 | 4-14 | ATD50/ATE63 |
| 20 | 140 | 141/159 | 71/83 | 209/240 | 105 | 75 | 55 | 16 | 2 | 4-14 | ATD50/ATE63 |
| 25 | 150 | 159/211 | 83/95 | 214/256 | 115 | 85 | 65 | 16 | 2 | 4-14 | ATD63/ATE75 |
| 32 | 165 | 159/248 | 83/107 | 257/277 | 135 | 100 | 78 | 18 | 2 | 4-18 | ATD63/ATE88 |
| 40 | 180 | 211/248 | 95/107 | 274/292 | 145 | 110 | 85 | 18 | 3 | 4-18 | ATD75/ATE88 |
| 50 | 200 | 248/269 | 107/123 | 290/300 | 160 | 125 | 100 | 20 | 3 | 4-18 | ATD88/ATE100 |
| 65 | 220 | 248/315 | 107/141 | 310/335 | 180 | 145 | 120 | 20 | 3 | 4-18 | ATD88/ATE115 |
| 80 | 250 | 269/345 | 123/152 | 346/368 | 195 | 160 | 135 | 20 | 3 | 8-18 | ATD100/ATE125 |
| 100 | 280 | 345/409 | 152/172 | 378/410 | 215 | 180 | 155 | 22 | 3 | 8-18 | ATD125/ATE145 |
| 125 | 320 | 409/550 | 172/215 | 425/450 | 245 | 210 | 185 | 22 | 3 | 8-18 | ATD145/ATE190 |
| 150 | 360 | 550/600 | 215/240 | 468/531 | 280 | 240 | 210 | 24 | 3 | 8-22 | ATD190/ATE210 |
| 200 | 400 | 600/633 | 240/262 | 583/618 | 335 | 295 | 265 | 24 | 3 | 12-22 | ATD210/ATE240 |
備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化
| 主要外形尺寸-PN25（25bar） | |||||||||||
| 公稱通徑[DN] | 外形尺寸 | 連接尺寸 | 執行器型號 | ||||||||
| L | L1 | L2 | H | D | D1 | D2 | C | f | N-D | ||
| 15 | 130 | 141/159 | 71/83 | 204/235 | 95 | 65 | 46 | 14 | 2 | 4-14 | ATD50/ATE63 |
| 20 | 140 | 141/159 | 71/83 | 209/240 | 105 | 75 | 56 | 16 | 2 | 4-14 | ATD50/ATE63 |
| 25 | 150 | 159/211 | 83/95 | 257/265 | 115 | 85 | 65 | 16 | 2 | 4-14 | ATD63/ATE75 |
| 32 | 165 | 211/248 | 95/107 | 269/287 | 140 | 100 | 76 | 18 | 3 | 4-18 | ATD75/ATE88 |
| 40 | 180 | 248/269 | 95/107 | 282/292 | 150 | 110 | 84 | 18 | 3 | 4-18 | ATD75/ATE88 |
| 50 | 200 | 248/345 | 107/123 | 290/325 | 165 | 125 | 99 | 20 | 3 | 4-18 | ATD88/ATE100 |
| 65 | 220 | 269/345 | 107/152 | 310/357 | 185 | 145 | 118 | 22 | 3 | 8-18 | ATD88/ATE125 |
| 80 | 250 | 345/409 | 152/172 | 346/368 | 200 | 160 | 132 | 24 | 3 | 8-18 | ATD125/ATE145 |
| 100 | 280 | 345/438 | 152/187 | 418/443 | 235 | 190 | 156 | 24 | 3 | 8-22 | ATD125/ATE160 |
| 125 | 320 | 438/550 | 187/215 | 460/503 | 270 | 220 | 184 | 26 | 3 | 8-26 | ATD160/ATE190 |
| 150 | 360 | 550/600 | 215/240 | 518/563 | 300 | 250 | 211 | 28 | 3 | 8-26 | ATD190/ATE210 |
| 200 | 400 | 633/730 | 262/330 | 583/618 | 360 | 310 | 274 | 30 | 3 | 12-26 | ATD240/ATE270 |
| 主要外形尺寸-PN40（40bar） | ||||||||||||
| 公稱通徑[DN] | 外形尺寸 | 連接尺寸 | 執行器型號 | |||||||||
| L | L1 | L2 | H | D | D1 | D2 | D3 | C | F | N-D | ||
| 15 | 130 | 141/159 | 71/83 | 204/235 | 95 | 65 | 46 | 40x4 | 14 | 2 | 4-14 | ATD50/ATE63 |
| 20 | 140 | 159/211 | 83/95 | 240/252 | 105 | 75 | 56 | 51x4 | 16 | 2 | 4-14 | ATD63/ATE75 |
| 25 | 150 | 211/248 | 95/107 | 257/265 | 115 | 85 | 65 | 58x4 | 16 | 2 | 4-14 | ATD75/ATE88 |
| 32 | 180 | 211/248 | 95/107 | 269/287 | 140 | 100 | 76 | 66X4 | 18 | 3 | 4-18 | ATD75/ATE88 |
| 40 | 200 | 248/269 | 107/123 | 282/292 | 150 | 100 | 84 | 76X4 | 18 | 3 | 4-18 | ATD88/ATE100 |
| 50 | 220 | 248/315 | 107/141 | 300/325 | 165 | 125 | 99 | 88X4 | 20 | 3 | 4-18 | ATD88/ATE115 |
| 65 | 250 | 269/345 | 123/152 | 335/357 | 185 | 145 | 118 | 110X4 | 22 | 3 | 8-18 | ATD100/ATE125 |
| 80 | 280 | 345/409 | 152/172 | 368/400 | 200 | 160 | 132 | 121X4 | 24 | 3 | 8-18 | ATD125/ATE145 |
| 100 | 320 | 409/438 | 172/187 | 418/506 | 235 | 190 | 156 | 150X4.5 | 24 | 3 | 8-22 | ATD145/ATE160 |
| 125 | 400 | 550/600 | 215/240 | 445/548 | 270 | 220 | 184 | 176X4.5 | 26 | 3 | 8-26 | ATD190/ATE210 |
| 150 | 400 | 600/633 | 215/262 | 563/598 | 300 | 250 | 211 | 204X4.5 | 28 | 3 | 8-26 | ATD210/ATE240 |
| 200 | 502 | 730 | 330 | 636/666 | 375 | 320 | 284 | 260X4.5 | 34 | 3 | 12-30 | ATD270 |
| 附件選型 | |
| 電磁閥 | 雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明 |
| 氣源處理三聯件 | 對氣源進行穩壓、過濾、氣缸潤滑 |
| 限位開關 | 遠程反饋開關信號 |
| 手操機構 | 可實現手動開、關閥門 |
| 定位器 | 輸入模擬量信號（4-20mA或者0-10V），調節閥門開度 |
| 備注 | 以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級 |
