AT氣動衛生級蝶閥

產品中心 > 蝶閥系列 > AT氣動衛生級蝶閥

公稱通徑：DN20~108mm
公稱壓力：6、10、16bar（如需更高壓力訂貨時請注明）
介質溫度：W5:-20~80℃ W6:-20~150℃ W9:-30~120℃
適用溫度：-20~80℃
閥體材質：不銹鋼（P4、P6）

分享到：

氣動衛生級蝶閥特點
防爆、開關、定位器

可拆連接，工作穩定、結構簡單、維修方便

啟閉力矩小、響應迅速、品質優良、壽命長

內壁拋光、表面光亮、輕巧美觀、清潔衛生、無死角易清洗

備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造。

技術參數
公稱通徑	DN20~108mm
連接方式	外螺紋、三片式焊接、卡箍、對焊
氣缸選配	AT系列、GT系列、進口執行器系列
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	二位切斷（開關型）、調節型、三段式（開度可選）
公稱壓力	6、10、16bar（如需更高壓力訂貨時請注明）
氣源壓力	雙作用:4~8bar、單作用:5~8bar
介質溫度	W5:-20~80℃ W6:-20~150℃ W9:-30~120℃
環境溫度	標準型:-20~80℃
閥體材質	不銹鋼（P4、P6）
密封材質	丁晴橡膠（X）、氟橡膠(FKM)、三元乙丙橡膠（E）

備注：其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型。

備注：主要零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型。

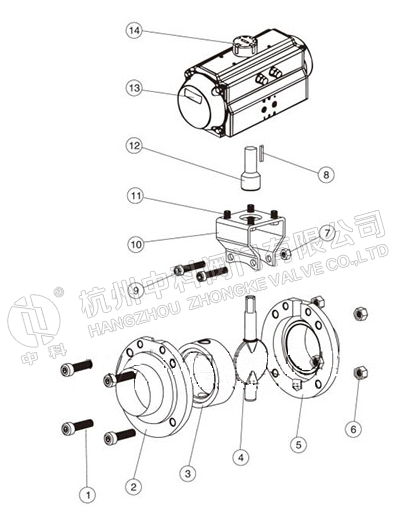

產品結構

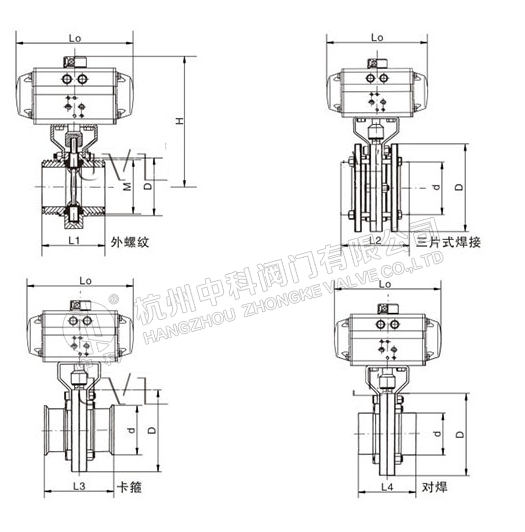

備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化。

附件選型
電磁閥	雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明
氣源處理三聯件	對氣源進行穩壓、過濾、氣缸潤滑
限位開關	遠程反饋開關信號
手操機構	可實現手動開、關閥門
定位器	輸入模擬量信號（4-20mA或者0-10V），調節閥門開度
備注	以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級
