AT氣動真空蝶閥

公稱通徑：DN50-DN400
公稱壓力：2x105～1.3x10-5
閥體材質：不銹鋼304、316、316L
適用溫度：丁腈橡膠-25～+80℃,氟橡膠-30～+150℃
應用范圍：真空系統，空氣及非腐蝕性氣體
產品特點：密封性能好，能用于真空狀態，也可在低壓狀態下使用

聯系購買

分享到：

產品詳細

一、氣動高真空蝶閥概述
氣動高真空蝶閥是指工作壓力低于標準大氣壓，形成一定真空的閥門，是真空系統中用來調節氣流量、切斷和接通管路的元件，一般用于控制空氣和非腐蝕性氣體。氣動真空蝶閥的閥板采用夾緊結構，把閥板的密封圈夾緊，泄露量為零，除了能用在真空狀態下,也能在低壓狀態下使用。氣動真空蝶閥以壓縮空氣為動力，帶動碟板旋轉來作啟閉運動，從而達到對管路氣流的接通或切斷，分為雙作用和單作用，單作用具有彈簧復位的作用，可在故障時自動復位。

二、氣動高真空蝶閥特點
1、軸承采用自潤滑軸承，摩擦阻力小。
2、不必從管路上拆卸閥門即可更換蝶板密封圈。
3、該閥能對介質雙向截止，實現可靠的密封，雙向零泄漏。
4、軸封采用具有自動補償的特殊結構，隔斷外界大氣與管道的連通，從而保證管道的真空度。

三、氣動高真空蝶閥技術參數

適用范圍(Pa)	2x105～1.3x10-5
漏氣率（Pa.L/S)	≤1.3x10-6
驅動形式	壓縮空氣（4-7bar）
介質溫度(℃)	丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150
法蘭標準	GB6070.3-85
安裝位置	任意
作用形式	單作用式：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用式：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
控制方式	開關型（開關兩位控制）
控制方式	調節型（4-20mA信號調節流量大小）

四、氣動高真空蝶閥執行機構

執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

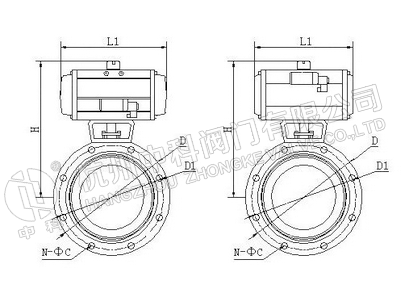

產品結構

氣動高真空蝶閥連接尺寸

公稱通徑(DN)		50	63	80	100	125	150	200	250	300	400
連接尺寸	A	26	32			35			50	55	60
	ΦD	110	130	145	165	200	225	285	335	425	510
	ΦB	90	110	125	145	175	200	260	310	395	480
	n-ΦC	4-Φ9		8-Φ9	4-Φ12			12-Φ11	12-Φ14		16-Φ14

產品用途
氣動蝶閥是工業自動化控制系統中的重要執行機構，可遠距離集中控制能滿足計算機程控的需要；如今在石油化工、燃氣設備、核工業、電力裝備、環保水處理、暖通空調、鋼鐵冶金、工業窯爐、罐裝設備、釀酒設備、干燥設備、真空設備、表面處理、生物制藥、食品機械、紡織印染、造紙等行業中得到廣泛的使用。
